Diffraction de Franhaufer, par une fente

Description

Cette commande s'utilise ainsi :



\psdiffractionFente[a=0.5e-3,k=0.5,f=4,lambda=6.3e-7,pixel=0.5,contraste=38,negatif=true]

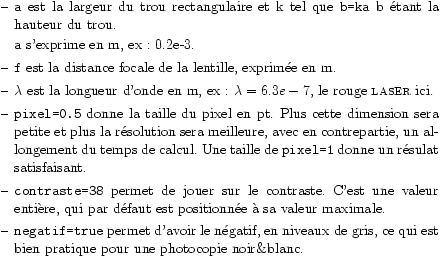

Où :

Ces valeurs sont celles choisies par défaut, sauf pour negatif=false.

Il faut ajuster les limites de \begin{pspicture}(-x,-y)(x,y) après un essai.

La figure est vue en grandeur réelle sur l'écran. Mais un \scalebox{0.5}, par exemple, permettra de choisir une échelle.

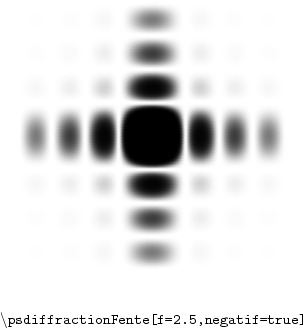

Exemple 1



\begin{pspicture}(-4,-5)(4,5)

\psdiffractionFente[f=2.5,negatif=true]

\uput[270](0,-4){$\backslash$\texttt{psdiffractionFente[f=2.5,negatif=true]}}

\end{pspicture}

Exemple 2



\begin{pspicture}(-2,-5)(2,5)

\psdiffractionFente[a=0.5e-3,k=0.5,f=4,pixel=0.5]

\uput[270](0,-5){$\backslash$\texttt{psdiffractionFente[a=0.5e-3,k=0.5,f=4,pixel=0.5]}}

\end{pspicture}
