Étude des oscillations électriques
avec PSTricks

Manuel Luque

15 février 2003

Table des matières

1 Le problème
2 La définition de la commande
 2.1 Tension aux bornes du condensateur sur la voie Y1
 2.2 Tension aux bornes du condensateur sur la voie Y1 et tension aux bornes de r' sur la voie Y2
  2.2.1 La voie Y2 n’est pas inversée
  2.2.2 La voie Y2 est inversée
 2.3 Mode XY : intensité en abscisse et tension en ordonnée
3 Additionner ou soustraire les voies
4 La possibilité de représenter en surimpression, la trace de la tension sinusoïdale de période T0
5 La possibilité de dessiner l’enveloppe de la tension
6 Les paramètres
7 Décaler les deux voies pour faire des comparaisons
8 Modifier le design de l’oscilloscope, des courbes etc.
9 Représenter plusieurs courbes sur l’écran
CCCCHHHH1111 :::: 2222VVVV////ddddiiiivvvvPPPPSSSSTCTCTCTCrHrHrHrHi2i2i2i2cccck:k:k:k:ssss2222-V-V-V-VO/O/O/O/sdsdsdsdciciciciivivivivllllllllototototsisisisicmcmcmcmoeoeoeoep/p/p/p/edededediiiivvvv ::::  1111mmmmssss////ddddiiiivvvv

1 Le problème

Le commutateur1 est sur le plot 1 le condensateur se charge, on bascule le commutateur sur le plot 2 pour le décharger. C’est un problème que j’ai déjà traité avec PSTricks2, je le reprends aujourd’hui en le limitant au cas des oscillations libres, car c’est la partie essentielle des oscillations électriques du nouveau programme de physique de terminale S.


(uuLMB12AEriRCC,iKYY'r12)
FIG. 1: Montage pratique

Soit R = r + r' la résistance totale du circuit. On établira3 sans peine l’équation différentielle du circuit en fonction de la tension u aux bornes du condensateur.
Ļu + 2cu + w20u = 0
Après avoir posé :
                            V~ ---
     R         1             L
2c = --, w20 = ----et RC = 2  --
     L        LC             C
Je me propose d’écrire une commande en PSTricks simulant ce que l’on observerait sur l’écran d’un oscilloscope possédant deux voies Y 1 et Y 2 (et même plus, on verra par la suite), en incluant aussi la possibilité d’inverser, d’additionner et de soustraire les voies, ainsi que de passer en mode XY . La base de temps et les sensibilités verticales étant bien sûr paramétrables, par l’intermédiaire de cette commande.

Rappelons les trois régimes possibles suivant la valeur de la résistance totale R du circuit.

  1. Régime pseudo-périodique : R < RC. Les conditions initiales seront les suivantes :
    {
    u(0)  =  E
  du-(0)  =  0
   dt
    En posant _O_ =  V~ -------
  w2 - c2
    0, les solutions sont :
                 (                )
u(t) = Ee- ct cos_O_t + c-sin_O_t
                      _O_
                          (      2)
i(t) = C du-= - CEe -ct  _O_ - c-- sin_O_t
        dt                  _O_
  2. Régime critique : R = RC.
    u(t) = Ee -ct(ct+ 1)
            du
i(t) = C---= - CEc2te -ct
        dt
  3. Régime apériodique : R > RC. On pose :
                    V~ --2----2
   r1 =   - c+  V~  c-2--w02
{  r2 =   - c-   c  - w0
   a  =   - -r2E---
            r1- r2
    b =   --r1E---
          r1 - r2
             r1t    r2t
u(t) = ae  + be
            du-    (    r1t      r2t)
i(t) = C dt = C  ar1e   + br2e

Pour représenter l’image de l’intensité, on visualise la tension aux bornes de r', soit avec les conventions d’orientation :

u '= - r'i = -r'C du-
 r               dt
Pour retrouver le “bon signe” on positionnera le paramètre invert2=true.

2 La définition de la commande

2.1 Tension aux bornes du condensateur sur la voie Y1


  \psRLC[rv=10,enveloppe=true]

CH1 : 2V/dRivv=10CH_O_2 :L=20V./0d4ivH Ct=i1mee/-d6ivF:  1ms/div


  \psRLC[rv=100]

CH1 : 2V/Rdvi=v100CH2_O_:L=20V./0d4iv HtCi=m1ee/d-i6vF:  1ms/div


  \psRLC[rv=400]

CH1 : 2V/Rdvi=v400CH2_O_:L=20V./0d4iv HtCi=m1ee/d-i6vF:  1ms/div

2.2 Tension aux bornes du condensateur sur la voie Y1 et tension aux bornes de r' sur la voie Y2

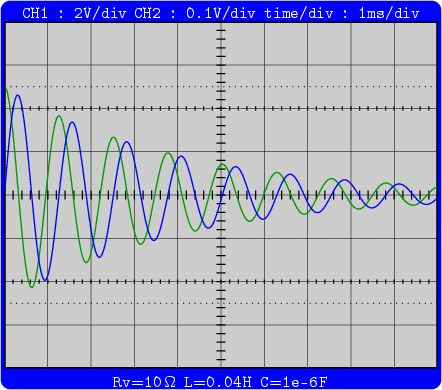

2.2.1 La voie Y2 n’est pas inversée
Le paramètre i=true est passé en option générale si plusieurs figures doivent être dessinées avec les deux voies, ou bien rendu actif sur une seule commande, comme dans l’exemple qui suit.  \psset{i=true} Comme sur l’exemple suivant.

  \psRLC[rv=10,Y2=0.1,i=true]

CH1 : 2V/diRvv=1C0H2_O_: L0=.01.V0/4diHv C=t1ieme-/6diFv :  1ms/div


  \psRLC[rv=100,Y2=0.5]

CH1 : 2V/dRivv=10C0H2 _O_: L0=.05.V0/4divH Ct=i1mee/-d6iFv :  1ms/div


  \psRLC[rv=400]

CH1 : 2V/Rdvi=v400CH2_O_:L=20V./0d4iv HtCi=m1ee/d-i6vF:  1ms/div

2.2.2 La voie Y2 est inversée
Comme dans l’exemple précédent, les paramètres i=true,invertY2=true sont passés en option générale si plusieurs figures doivent être dessinées avec les deux voies, ou bien rendus actifs sur une seule commande, ainsi que le montre l’exemple suivant.  \psset{i=true,invertY2=true}

  \psRLC[rv=10,Y2=0.1,invertY2=true]

CH1 : 2V/diRvv=1C0H2_O_: L0=.01.V0/4diHv C=t1ieme-/6diFv :  1ms/div


  \psRLC[rv=100,Y2=0.5,invertY2=true]

CH1 : 2V/dRivv=10C0H2 _O_: L0=.05.V0/4divH Ct=i1mee/-d6iFv :  1ms/div


  \psRLC[rv=400]

CH1 : 2V/Rdvi=v400CH2_O_:L=20V./0d4iv HtCi=m1ee/d-i6vF:  1ms/div

2.3 Mode XY : intensité en abscisse et tension en ordonnée


  \psRLC[rv=10,XY=true,Y2=0.1]

CH1 : 2V/diRvv=1C0H2_O_: L0=.01.V0/4diHv C=t1ieme-/6diFv :  1ms/div

3 Additionner ou soustraire les voies

Cette fonction exclue toutes les autres. Le résultat de l’addition ou de la soustraction est représenté sur la Y1. Pour soustraire Y 1 - Y 2, inverser la voie Y2 puis additionner. De même pour faire Y 2 - Y 1 inverser Y1. Le résultat sera exact si la sensibilité verticale est la même pour les deux voies.


  \psRLC[rv=100,add=true,invertY2=true]

CH1 : 2V/Rdvi=v100CH2_O_:L=20V./0d4iv HtCi=m1ee/d-i6vF:  1ms/div

4 La possibilité de représenter en surimpression, la trace de la tension sinusoïdale de période T0


  \psRLC[rv=20,sinus=true]

CH1 : 2V/dRivv=20CH_O_2 :L=20V./0d4ivH Ct=i1mee/-d6ivF:  1ms/div

5 La possibilité de dessiner l’enveloppe de la tension

Cette possibilité a été illustrée au tout début. Elle n’a d’intérêt que pour les oscillations pseudo-périodiques. En voici un autre exemple.


  \psRLC[rb=5,rv=5,enveloppe=true,L=0.1,balayage=5]

CH1 : 2V/diRvv=5CH_O_2 :L=20V./1diHv C=t1ieme-/6diFv :  5ms/div

6 Les paramètres




Paramètres par défaut
particularités



E 5 tension initiale en V



rb 10 résistance de la bobine en _O_



rv 10 résistance additionnelle variable en _O_



L 0,040 inductance de la bobine en H



C 1e-6 (1.10-6) capacité du condensateur en F



balayage 1 en ms/div



Y1 2 sensibilité verticale de la voie 1 en V/div



Y2 2 sensibilité verticale de la voie 2 en V/div



offsetY1 0 décalage vertical de Y1 en div



offsetY2 0 décalage vertical de Y2 en div



invertY1 false pour inverser la voie Y1 (true)



invertY2 false pour inverser la voie Y2 (true)



XY false mode XY : Y2 en abscisse et Y1 en ordonnée



i false tension aux bornes de r' sur la voie Y2



add true additionne les voies, met le résultat sur Y1



sinus false avec true, met la sinusoïde en surimpression



enveloppe false
avec true,
dessine l’enveloppe des oscillations amorties



7 Décaler les deux voies pour faire des comparaisons


  {\psset{i=true,datas=false}
  \psRLC[E=10,Y2=1,Y1=5,invertY2=true,offsetY1=2,offsetY2=-2]
  }

CH1 : 5V/divPSTCrHi2ck:s1-VO/sdciivllotsicmoep/ediv :  1ms/div

8 Modifier le design de l’oscilloscope, des courbes etc.

La couleur de fond de l’écran, la couleur et l’épaisseur du trait des oscillogrammes de chaque voie, la transparence de l’enveloppe sont définis par un style. Dans le fichier source, au début du fichier on a :  \newpsstyle{colorVert}{plotpoints=10000,linecolor=Vert}  \newpsstyle{colorBlue}{plotpoints=10000,linecolor=blue}  \newpsstyle{colorRed}{plotpoints=10000,linecolor=red}  \newpsstyle{colorscreen}{fillstyle=solid,fillcolor=MonGris}  \newpsstyle{enveloppeJaune}{fillstyle=vlines,hatchcolor=yellow,%  hatchsep=1\pslinewidth,hatchangle=0,hatchwidth=0.1\pslinewidth}  \newpsstyle{colorcadre}{linestyle=none,fillstyle=solid,fillcolor=blue,framearc=0.05} Ils définissent dans l’ordre :

Ces paramètres sont modifiables en créant son propre style, par exemple :  \newpsstyle{MonStyleY1}{plotpoints=1000,linecolor=red,linestyle=dashed,linewidth=1mm}


  \psRLC[styleY1=MonStyleY1,L=0.1,datas=false]

CH1 : 2V/divPSTCrHi2ck:s2-VO/sdciivllotsicmoep/ediv :  1ms/div




style par défaut
particularités



styleY1 colorVert tracé de Y1



styleY2 colorBlue tracé de Y2



styleXY colorRed tracé en mode XY



stylescreen colorscreen couleur du fond de l’écran



styleenveloppe enveloppeJaune couleur de l’enveloppe



stylecadre colorcadre style du cadre



9 Représenter plusieurs courbes sur l’écran

Il faut d’abord positionner l’option datas=false, puis placer tous les écrans au même endroit et définir un style différent pour chaque voie.  \newpsstyle{MonStyleY11}{plotpoints=1000,linecolor=red}  \newpsstyle{MonStyleY12}{plotpoints=1000,linecolor=blue}  \newpsstyle{MonStyleY13}{plotpoints=1000,linecolor=green}  \newpsstyle{couleurVide}{fillstyle=none}


  \begin{pspicture}(-5,-5)(5,5)
  \psset{datas=false}
  \rput(0,0){\psRLC[styleY1=MonStyleY11,rv=10,sinus=true]}
  \rput(0,0){\psRLC[styleY1=MonStyleY12,rv=50,%
          stylescreen=couleurVide,stylecadre=couleurVide]}
  \rput(0,0){\psRLC[styleY1=MonStyleY13,rv=200,%
          stylescreen=couleurVide,stylecadre=couleurVide]}
  \rput(0,0){\psRLC[styleY1=MonStyleY14,rv=800,%
          stylescreen=couleurVide,stylecadre=couleurVide]}
  \end{pspicture}
CCCCHHHH1111 :::: 2222VVVV////ddddiiiivvvvPPPPSSSSTCTCTCTCrHrHrHrHi2i2i2i2cccck:k:k:k:ssss2222-V-V-V-VO/O/O/O/sdsdsdsdciciciciivivivivllllllllototototsisisisicmcmcmcmoeoeoeoep/p/p/p/edededediiiivvvv  :::: 1111mmmmssss////ddddiiiivvvv
  1. Les sources : pstricks-oscillo.zip
