Présentation de ncline.jps

/syracuse/bbgraf/albums/connect/ncline.jpg

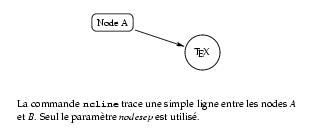

15 setxunit -10 10 setxrange -4 4 setyrange /nodesep 2 def %% espace en picas separant les points A et B de %% l'extremite de la connexion /A {-3 3} def /B {3 1} def /dx_boxit 5 store /dy_boxit 5 store setTimes /linearc .3 store %% pour arrondir les angles boxit %% encadrement du prochain label (A) node %% declaration d'un node rectangulaire (A) (Node A) A cctext circleit %% encerclement du prochain label (B) cnode %% declaration d'un node circulaire (B) #tex# \TeX B cctexlabel (A) (B) (->) ncline <tex> \hsize 280pt La commande {\tt ncline} trace une simple ligne entre les nodes $A$ et $B$. Seul le paramètre $nodesep$ est utilisé. </tex> xmin xmax add 2 div ymin uctexlabel
