Présentation de pcdiag.jps

15 setxunit
-10 10 setxrange
-8 4 setyrange

/nodesep 5 def      %% espace en picas separant les points A et B de
                    %% l'extremite de la connexion
/armA 20 def        %% longueur en picas du bras en A
/armB 20 def        %% longueur en picas du bras en B
/angleA -90 def     %% angle de depart en A
/angleB 90 def      %% angle d'arrivee en B

/linearc .5 def     %% rayon en unites jps du cercle pour arrondir les
                    %% angles
/A {-3 3} def
/B {3 -3} def

[A B] points

A B (->) pcdiag

<tex>
\hsize 280pt

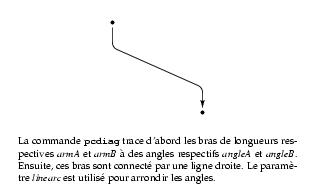

La commande {\tt pcdiag} trace d'abord les bras de longueurs
res\-pec\-ti\-ves $armA$ et $armB$ à des angles respectifs $angleA$ et
$angleB$. Ensuite, ces bras sont connecté par une ligne droite.
Le pa\-ra\-mè\-tre $linearc$ est utilisé pour arrondir les angles.
</tex>
xmin xmax add 2 div ymin uctexlabel
