Présentation de pcdiagg.jps

/syracuse/bbgraf/albums/connect/pcdiagg.jpg

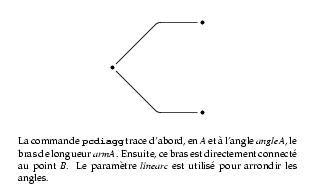

15 setxunit -10 10 setxrange -8 4 setyrange /nodesep 5 def %% espace en picas separant les points A et B de %% l'extremite de la connexion /armA 40 def %% longueur en picas du bras en A /angleA 180 def %% angle de depart en A /linearc .5 def %% rayon en unites jps du cercle pour arrondir les %% angles /A {3 3} def /B {3 -3} def /C {-3 0} def [A B C] points A C pcdiagg B C pcdiagg <tex> \hsize 280pt La commande {\tt pcdiagg} trace d'abord, en $A$ et à l'angle $angleA$, le bras de longueur $armA$. Ensuite, ce bras est directement connecté au point $B$. Le pa\-ra\-mè\-tre $linearc$ est utilisé pour arrondir les angles. </tex> xmin xmax add 2 div ymin uctexlabel
