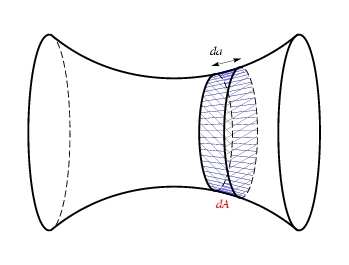

Présentation de geomdiff3D_03.jps

%% auteur :

-2 2 setxrange
-1.5 1.5 setyrange
jpegmode

%% Les courbes enveloppe

/f {setxvar
    x Exp x neg Exp add 0.2 mul 0.25 add
} def
/g {
   f neg
} def

%% Définition des ellipses internes

/b' {0.5 f} def
/a' {0.2} def
/b'' {0.8 f} def
/a'' {0.2} def

/E1 [0.5 0 a' b' 0] def
/E2 [0.8 0 a'' b'' 0] def

%% la manip pour tracer un trait entre 2 points donnés

%% syntaxe : xA yA xB yB trait

/trait {                              %%%% la pile

gsave                                 %%

1 dict begin			      %% pour garder linewidth local

   .3 setlinewidth         %%

   bleu                               %% xA, yA, xB, yB

   [                                  %% xA, yA, xB, yB, [

   5 1 roll                           %% [, xA, yA, xB, yB

   ]                                  %% [xA yA xB yB]

   ligne                              %%

end
grestore
} def

%% le style pour hachurer les 2 ellipses internes E1 et E2

/fillstyle {
gsave
   .3 setlinewidth
   gris
   hachure
grestore
} def

%% on hachure la 1ere ellipse, tour en blanc

gsave
   blanc
   E1 ellipse*
grestore

%% on trace les hachures interellipses

/nbhachures 60 def
gsave
   [-90 270 nbhachures nto] dup			%% on genere 'nbhachure' nombres entre -90 et 270

   {E1 epoint} apply				%% on genere les points sur E1

   exch
   {E2 epoint} apply				%% on genere les points sur E2

   2 2 Fuz					%% on fusionne les 2 tableaux (2 elements du 1er puis 2 elements du 2eme, etc..)

   {trait} dapply				%% on applique le trait a chaque ensemble de deux points

grestore

%% on hachure la 2eme ellipse, tour en blanc

gsave
   blanc
   /hangle 30 def
   E2 ellipse*
grestore

1.5 setlinewidth
-1.48 1.48 {f} Courbe
-1.48 1.48 {g} Courbe

%tracé des ellipses aux extrémités

/b {1.48 f} def
/a {0.25} def
1.5 0 a b ellipse
90 -90 -1.5 0 a b Ellipse
gsave
1 dict begin
   pointilles
   .8 setlinewidth
   -90 90 -1.5 0 a b Ellipse
end
grestore

%% puis trace des ellipses internes

90 -90 E1 Ellipse
90 -90 E2 Ellipse
.8 setlinewidth
pointilles
-90 90 E1 Ellipse
-90 90 E2 Ellipse

%Tracé du segment fléché "da"

/c {b' 0.1 add} def
/d {b'' 0.1 add} def
/C {0.45  c} def
/D {0.8  d} def
continu
C D (<->) line
/I {C D milieu} def
/J {0.5 -0.75} def

setTimesItalic
   noir
   (da) I ultext
   rouge
   (dA) J dtext
