Présentation de 3D_14.jps

jpegmode

400 setheight
667 setwidth
-15 15 setxrange
-3.5 14.5 setyrange
/l 8 def

/a {0 l l} def
/b {l l l} def
/c {l 0 l} def
/d {0 0 l} def
/e {0 l 0} def
/f {l l 0} def
/g {l 0 0} def
/h {0 0 0} def
/i {3.5 3.5 l} def
/j {3.5 0 6.5} def
/k {5 6.5 l} def


/vect_I {-15 cos -15 sin} def
/vect_J {35 cos 35 sin .8 mulv} def
/vect_K {0 1} def

/xyz2xy {
3 dict begin
   /z exch def
   /y exch def
   /x exch def
   vect_I x mulv
   vect_J y mulv
   vect_K z mulv
   addv addv
end
} def

[/A /B /C /D /E /F /G /H /I /J /K]
[a b c d e f g h i j k] {xyz2xy} capply
mapnp

/dotscale {2 dup} def
1.2 setlinewidth

[A B C G F B] ligne
[C D A] ligne
[D H G] ligne

K I A B interdroite /K1 defpoint
K I D C interdroite /K2 defpoint
K2 J C G interdroite /K3 defpoint

I J K paral K2 J interdroite /L defpoint

gsave
   .8 setlinewidth
   pointilles
   [A E H] ligne
   [E F] ligne
   [I J] ligne
%%    mixte
%%    [K1 K2 K3] ligne
%%    K L 1 trait
grestore

[I J K] {times} plot

12 setfontsize
setTimesItalic
   (A) A ultext
   (B) B urtext
   (C) C drtext
   (D) D ultext
   (E) E brtext
   (F) F brtext
   (G) G drtext
   (H) H dltext
   (I) I (0 2) uctext
   (J) J (-5 0) cltext
   (K) K ultext
   (d) 8 13 brtext
   (d') 11.5 13 bltext

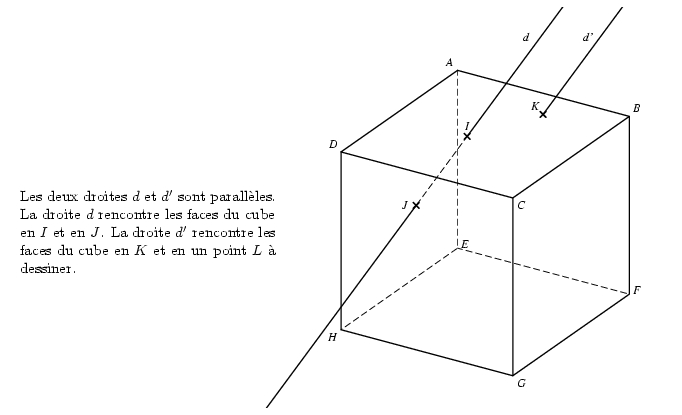

<tex>
\vbox {\hsize 60mm \parindent 0pt
Les deux droites $d$ et $d'$ sont parallèles. La droite $d$ rencontre
les faces du cube en $I$ et en $J$. La droite $d'$ rencontre les faces
du cube en $K$ et en un point $L$ à dessiner.
}
</tex>

-14.5 2.5 [1.5 dup] urtexlabel

1.2 setlinewidth
xmax L K xdpoint K 1 trait
I J -1 trait
