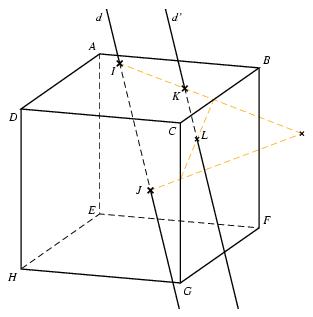

Présentation de 3D_15a.jps

autocrop
20 setxunit
%quadrillage marks
-15 15 setxrange
-2 13 setyrange
/l 8 def

/a {0 l l} def
/b {l l l} def
/c {l 0 l} def
/d {0 0 l} def
/e {0 l 0} def
/f {l l 0} def
/g {l 0 0} def
/h {0 0 0} def
/i {1.5 7 l} def
/j {6.5 0 4.5} def
/k {6 4.5 l} def

/vect_I {-5 cos -5 sin} def
/vect_J {35 cos 35 sin .6 mulv} def
/vect_K {0 1} def

%% [O vect_I] (->) ligne
%% [O vect_J] (->) ligne
%% [O vect_K] (->) ligne

/xyz2xy {
3 dict begin
   /z exch def
   /y exch def
   /x exch def
   vect_I x mulv
   vect_J y mulv
   vect_K z mulv
   addv addv
end
} def

[/A /B /C /D /E /F /G /H /I /J /K]
[a b c d e f g h i j k] {xyz2xy} capply
mapnp
ymax I J K paral ydpoint /K' defpoint


%% corrige
I K D C interdroite
/U defpoint
I K B C interdroite
/V defpoint
J U C G interdroite
/W defpoint
K K' V W interdroite
/L defpoint
gsave
.6 setlinewidth
pointilles
orange
[I U] ligne
[J U] ligne
[V W] ligne
grestore
[L U] {times2} plot
%%%%%%%%%%

/dotscale {2 dup} def
1.2 setlinewidth
I J -1 trait
K L -1 trait
[A B C G F B] ligne
[C D A] ligne
[D H G] ligne

gsave
   .8 setlinewidth
   pointilles
   [A E H] ligne
   [E F] ligne
   [I J] ligne
   [K L] ligne
grestore

[I J K] {times} plot

12 setfontsize
setTimesItalic
   (A) A ultext
   (B) B urtext
   (C) C dltext
   (D) D dltext
   (E) E bltext
   (F) F urtext
   (G) G drtext
   (H) H dltext
   (I) I dltext
   (J) J (-5 0) cltext
   (K) K dltext
   (L) L brtext
   (d) ymax I J ydpoint dltext
   (d') ymax K K' ydpoint (3 0) drtext
