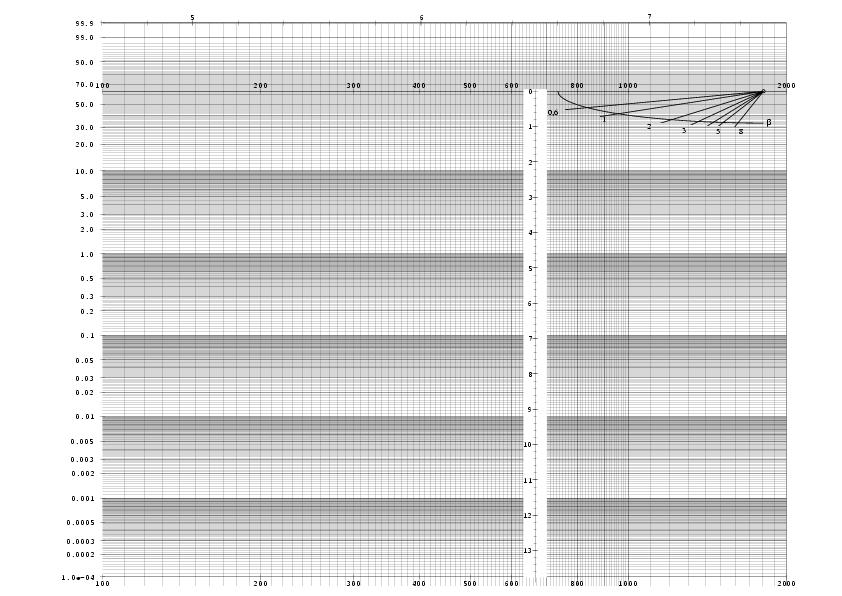

Présentation de weibull_06_gris.jps

/syracuse/var/syracuse/bbgraf/papiers/weibull_06_gris.png
%% papier de Weibull 10 setborder 822 setwidth 576 setheight 10 setfontsize 4.2 7.8 setxrange -14 2.3 setyrange %% la fonction pour l'echelle verticale /F { neg 1 add 1 exch .000001 max div ln ln } def %% syntaxe : n weibull_vbande --> %% lignes verticales entre 10^i et 10^(i+1) /weibull_vbande { 5 dict begin /n exch def /liste_fine [n 1 sub n log_seq] def /liste [n dup 1 add log_seq] def /i liste length def i 1 sub { /k liste i 2 sub get def liste_fine {k add svrule} apply /i i 1 sub store } repeat end } def %% syntaxe : n weibull_hbande --> lignes horizontales entre 100 x 10^(i) et 100 x 10^(i+1) /weibull_hbande { 5 dict begin /n exch def /liste_fine [n 3 sub dup 1 add log_seq] def /liste [n 2 sub dup 1 add log_seq] def /i liste length def i 1 sub { /k liste i 2 sub get def liste_fine {k add shrule} apply /i i 1 sub store } repeat end } def %%%%%%%%%%%%%%%%%%%%% trace de l'axe horizontal haut %%%%%%%%%%%%%%%%%%%% %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (1,1) %%%%%%%%%%%%%%%%%%%%%%%%%%%% %% numerotation haute 100 ln 2000 ln setxrange %% ######### origine : (ln 100, .001) ######### %% 100 ln .999 F setorigine .2 setxsubtkstep 1 dict begin /xmarkstyle {uctext} def traceOx .2 setxtkstep xticks xmarks 0 xmark end %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, F) %%%%%%%%%%%%%%%%%%%%%%%%%%%% /xscale {ln} def /yscale {F} def 100 2000 setxrange .0000001 .999 setyrange %% le quadrillage .4 setgray gsave masque .01 setlinewidth %% lignes verticales entre 10^0 et 10^4 [2 3 4] {weibull_vbande} apply %% lignes horizontales entre 100 x 10^(-3) et 100 x 10^(-2) [-4 -3 -2 -1 0 1] {weibull_hbande} apply grestore %% on repasse en noir le grillage simple noir .2 setlinewidth %% grille verticale [600 700 800 900 3 4 log_seq] {svrule} apply %% grille horizontale [[-6 0 log_seq] aload pop pop .99] {shrule} apply %% les numerotations gauches, basses et medium %% pour l'axe vertical, on affiche 100 fois la valeur réelle /ymarkstyle { 3 -1 roll cvr 100 mul ch cvs 3 1 roll (-5 0) cltext } def %% ######### origine : (100, .001) ######### %% 100 .0000001 setorigine %% numerotation sur Oy [ .0001 .0002 .0003 .0005 .001 .002 .003 .005 .01 .02 .03 .05 .1 .2 .3 .5 1 2 3 5 10 20 30 50 70 90 99 99.9] {.01 mul ymark} apply %% ######### origine : (0, 1 - 1/e) ######### %% 0 1 1 e div sub setorigine %% on recommence, avec la nouvelle origine, 1 dict begin %% on veut convertir les valeurs en entiers /xmark { dup xtick /Courier findfont .8 fontsize mul scalefont setfont dup cvi ch cvs exch Oy xmarkstyle } def %% ######### origine : (600, .001) ######### %% 600 .000001 setorigine %% numerotation sur Ox (horizontal bas) partie entre 1 et xmax [100 200 300 400 500 600 800 1000 2000 3000 4000 6000 8000] dup {xmark} apply /xmarkstyle {uctext} def %% ######### origine : (0, 1 - 1/e) ######### %% 0 1 1 e div sub setorigine {xmark} apply gsave currentlinewidth 2 mul setlinewidth traceOx grestore %%%%%%%%%%%%%%%%%%%%%%%%%% l'axe vertical median %%%%%%%%%%%%%%%%%%%%%%%%%% %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, -1) %%%%%%%%%%%%%%%%%%%%%%%%%%%% /yscale {neg} def /xscale {} def 7.5 0 stranslate /ymarkstyle {cltext} def /fillstyle {blanc fill} def gsave 1 dict begin %%%%%%%%% echelle : (1,-1) %%%%%%%%% -.05 13.9 setyrange % /xscale {} def -1 0 stranslate blanc 0 setlinewidth -.05 -.05 .05 13.75 frame* noir traceOy .2 setysubtkstep yticks ysubticks ymarks 0 ymark end grestore %% la rose des beta 0 0 circ gsave newpath 0 1 smoveto 90 180 0 0 1 Cercle_ 0 0 slineto closepath clip .7 setlinewidth 90 180 0 0 .9 Cercle /xscale {ln} def [ .6 1 2 3 4 5 8 ] {setxvar 1 0 1 e div x} apply ligne grestore 8 setfontsize setTimes (0,6) -.92 Exp .6 cctext (1) -.7 Exp .8 cctext (2) -.5 Exp 1 cctext (3) -.35 Exp 1.1 cctext (5) -.2 Exp 1.12 cctext (8) -.1 Exp 1.13 cctext setSymbol (b) 0 Exp .9 crtext
