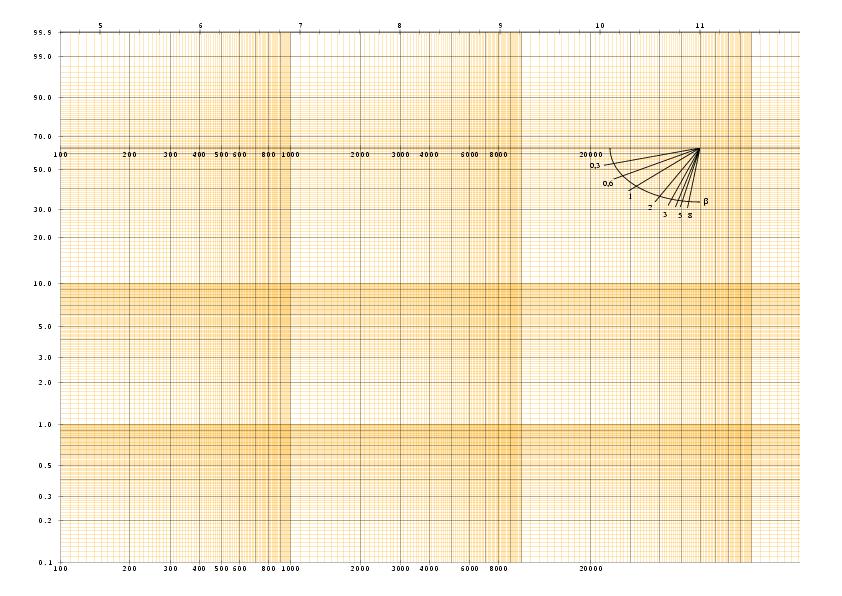

Présentation de weibull_a4_04.jps

%% papier de Weibull
10 setborder
100 setxunit
576 setheight
10 setfontsize
4.1 12.32 setxrange
-7.3 2.3 setyrange

%% la fonction pour l'echelle verticale
/F {
   neg 1 add 1 exch .0001 max div ln ln
} def

%% syntaxe : n weibull_vbande -->    %% lignes verticales entre 10^i et 10^(i+1)
/weibull_vbande {
5 dict begin
   /n exch def
   /liste_fine [n 1 sub n log_seq] def
   /liste [n dup 1 add log_seq] def
   /i liste length def
   i 1 sub {
      /k liste i 2 sub get def
      liste_fine {k add svrule} apply
      /i i 1 sub store
   } repeat
end
} def

%% syntaxe : n weibull_hbande --> lignes horizontales entre 100 x 10^(i) et 100 x 10^(i+1)
/weibull_hbande {
5 dict begin
   /n exch def
   /liste_fine [n 3 sub dup 1 add log_seq] def
   /liste [n 2 sub dup 1 add log_seq] def
   /i liste length def
   i 1 sub {
      /k liste i 2 sub get def
      liste_fine {k add shrule} apply
      /i i 1 sub store
   } repeat
end
} def


%%%%%%%%%%%%%%%%%%%%% trace de l'axe horizontal haut %%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (1,1) %%%%%%%%%%%%%%%%%%%%%%%%%%%%
%% numerotation haute
4.6 12 setxrange

%% ######### origine : (100, .001)  ######### %%
100 ln .999 F setorigine
.2 setxsubtkstep
1 dict begin
   /xmarkstyle {uctext} def
   traceOx
   .2 setxtkstep
   xticks
   xmarks
   0 xmark
end

%%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, F) %%%%%%%%%%%%%%%%%%%%%%%%%%%%
/xscale {ln} def
/yscale {F} def

100 12 Exp setxrange
.001 .999 setyrange

%% le quadrillage
orange
gsave
   masque
   .01 setlinewidth

   %% lignes verticales entre 10^0 et 10^2
   [2 3 4 5] {weibull_vbande} apply

   %% lignes horizontales entre 100 x 10^(-3) et 100 x 10^(-2)
   [-1 0 1] {weibull_hbande} apply

grestore

%% on repasse en noir le grillage simple
noir
.2 setlinewidth
%% grille verticale
[2 5 log_seq] {svrule} apply
%% grille horizontale
[[-3 0 log_seq] aload pop pop .99] {shrule} apply

%% les numerotations gauches, basses et medium
%% pour l'axe vertical, on affiche 100 fois la valeur réelle
/ymarkstyle {
   3 -1 roll
   cvr
   100 mul
   ch cvs
   3 1 roll
   (-5 0) cltext
} def

%% ######### origine : (100, .001)  ######### %%
100 .001 setorigine
%% numerotation sur Oy
[.1 .2 .3 .5 1 2 3 5 10 20 30 50 70 90 99 99.9] {.01 mul ymark} apply

%% ######### origine : (0, 1 - 1/e)  ######### %%
0 1 1 e div sub setorigine  %% on recommence, avec la nouvelle origine,

1 dict begin
%% on veut convertir les valeurs en entiers
/xmark {
   dup xtick
   /Courier findfont .8 fontsize mul scalefont setfont
   dup cvi ch cvs exch
   Oy xmarkstyle
} def

%% ######### origine : (100, .001)  ######### %%
100 .001 setorigine
%% numerotation sur Ox (horizontal bas) partie entre 1 et xmax
[2 3 log_seq]              %% graduations entre 10^(1) et 10^5
{pop exch pop} 9 9 Apply    %% on supprimes les graduations 7 et 9
dup {xmark} apply           %% on numerote

[1000 2000 3000 4000 6000 8000 20000]
dup {xmark} apply

%% ######### origine : (0, 1 - 1/e)  ######### %%
0 1 1 e div sub setorigine
{xmark} apply
{xmark} apply
gsave
   currentlinewidth 2 mul setlinewidth
   traceOx
grestore


%% %%%%%%%%%%%%%%%%%%%%%%%%%% l'axe vertical median %%%%%%%%%%%%%%%%%%%%%%%%%%
%% %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, -1) %%%%%%%%%%%%%%%%%%%%%%%%%%%%
%% /yscale {neg} def
%%
%% /ymarkstyle {cltext} def
%% /fillstyle {blanc fill} def
%% gsave
%% 1 dict begin
%%    %%%%%%%%% echelle : (1,-1) %%%%%%%%%
%%    -1 Exp 0 stranslate
%%    -.05 6.9 setyrange
%%    /xscale {} def
%%    blanc
%%    0 setlinewidth
%%    -.05 -.05 .05 6.9 frame*
%%    noir
%%    traceOy
%%    .2 setysubtkstep
%%    yticks
%%    ysubticks
%%    ymarks
%%    0 ymark
%% end
%% grestore

%% la rose des beta
/xscale {} def
/yscale {neg} def

11 0 stranslate

gsave
newpath
   0 1 smoveto
   90 180 0 0 1 Cercle_
   0 0 slineto
closepath
clip

.7 setlinewidth
90 180 0 0 .9 Cercle
/xscale {ln} def
[
.3 .6 1 2 3 4 5 8
] {setxvar 1 0 1 e div x} apply
ligne
grestore

8 setfontsize
setTimes
 (0,3) -1.05 Exp .3 cctext
 (0,6) -.92 Exp .6 cctext
 (1) -.7 Exp .8 cctext
 (2) -.5 Exp 1 cctext
 (3) -.35 Exp 1.1 cctext
 (5) -.2 Exp 1.12 cctext
 (8) -.1 Exp 1.13 cctext
setSymbol
 (b) 0 Exp .9 crtext
