- Utilisation: DrawPlan(<plan>,<vecteur>,<longueur1>,<longueur2> [,<type>])

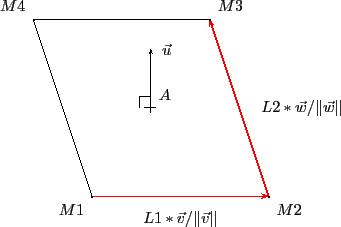

- Description: permet de représenter un plan de l'espace, le paramètre <plan> est de la forme [point3D, vecteur normal], notons A le point et u le vecteur normal, le paramètre suivant est un vecteur du plan (notons le v), la macro calcule le produit vectoriel w=u X v et détermine le parallélogramme suivant:

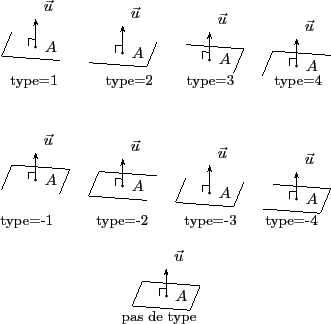

où L1 est le paramètre <longueur1> et L2 le paramètre <longueur2>. Si le dernier paramètre <type> est absent, alors c'est le parallèlogramme qui est dessiné, les différentes valeurs possibles sont -1, -2, -3, -4, 1, 2, 3, 4. Ce qui donne (le point A, le vecteur u et l'angle droit ont été ajoutés):
