15 setxunit
-10 10 setxrange
-8 4 setyrange

/nodesep 3 def      %% espace en picas separant les points A et B de
                    %% l'extremite de la connexion
/armA 40 def        %% longueur en picas du bras en A
/angleA 180 def     %% angle de depart en A

/linearc .5 def     %% rayon en unites jps du cercle pour arrondir les
                    %% angles
/A {3 3} def
/B {3 -3} def
/C {-3 0} def

/dx_boxit 3 def
/dy_boxit 3 def

setTimes
circleit            %% encerclement du prochain label
(A) cnode           %% declaration d'un node circulaire (A)
(A) A cctext
circleit            %% encerclement du prochain label
(B) cnode           %% declaration d'un node circulaire (B)
(B) B cctext

/dx_boxit 1 def
/dy_boxit 1 def
circleit            %% encerclement du prochain label
(C) cnode           %% declaration d'un node circulaire (C)
() C cctext         %% node vide

(A) (C) (-) ncdiagg
(B) (C) (-) ncdiagg

<tex>
\hsize 280pt

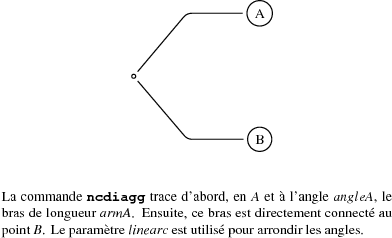

La commande {\tt ncdiagg} trace d'abord, en $A$ et à l'angle $angleA$,
le bras de longueur $armA$. Ensuite, ce bras est directement connecté
au point $B$. Le pa\-ra\-mè\-tre $linearc$ est utilisé pour arrondir
les angles.
</tex>
xmin xmax add 2 div ymin uctexlabel
