Fichier additionneurs.jps — Modifié le 5 Mai 2006 à 16 h 07
%% auteur :
-13 12 setxrange
-1.5 3 setyrange
25 setxunit
uselogic
%% ref : http://set.utbm.fr/membres/galland/enseignement/archi/combi.pdf.
%autocrop
%quadrillage
%marks
/A {-9 0} def
/B {-2.5 0} def
/C {3.5 0} def
/D {9 0} def
/loadnodedict true def

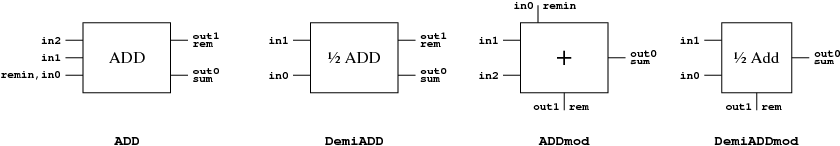

(A) node
A (ADD) bcpict
(B) node
B (DemiADD) bcpict
(C) node
C (ADDmod) bcpict
(D) node
D (DemiADDmod) bcpict
setCourierBold
(ADD) A 0 -1.5 addv bctext
(DemiADD) B 0 -1.5 addv bctext
(ADDmod) C 0 -1.5 addv bctext
(DemiADDmod) D 0 -1.5 addv bctext
8 setfontsize
setCourierBold
(remin,in0) Ain0 cltext
(in1) Ain1 cltext
(in2) Ain2 cltext
(out0) Aout0 (0 3) crtext
(sum) Asum (0 -3) crtext
(out1) Aout1 (0 3) crtext
(rem) Arem (0 -3) crtext
(in0) Bin0 cltext
(in1) Bin1 cltext
(out0) Bout0 (0 3) crtext
(sum) Bsum (0 -3) crtext
(out1) Bout1 (0 3) crtext
(rem) Brem (0 -3) crtext
(in0) Cin0 cltext
(remin) Cremin crtext
(in1) Cin1 cltext
(in2) Cin2 cltext
(out0) Cout0 (0 3) crtext
(sum) Csum (0 -3) crtext
(out1) Cout1 bltext
(rem) Crem brtext
(in0) Din0 cltext
(in1) Din1 cltext
(out0) Dout0 (0 3) crtext
(sum) Dsum (0 -3) crtext
(out1) Dout1 bltext
(rem) Drem brtext
