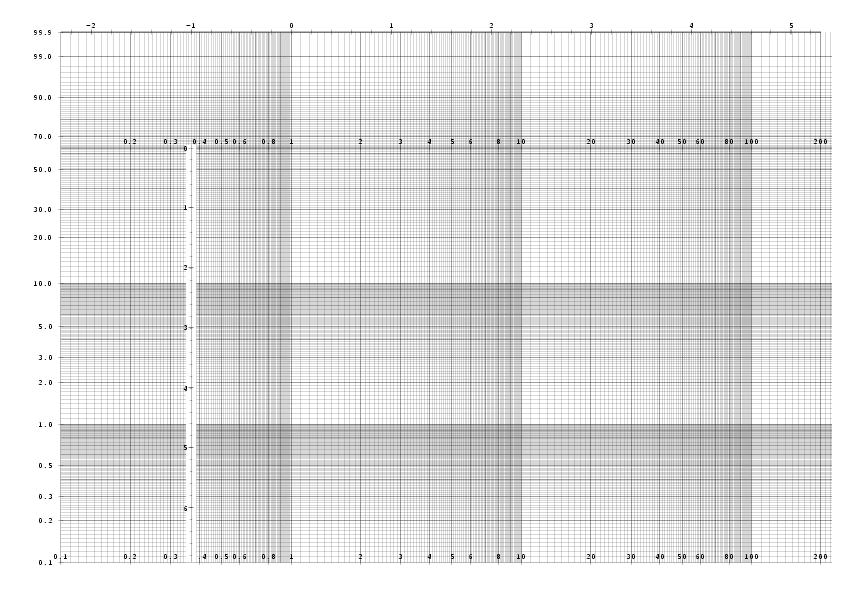

Présentation de weibull_a4_gris.jps

/syracuse/var/syracuse/bbgraf/papiers/weibull_a4_gris.png
%% papier de Weibull 10 setborder 100 setxunit 576 setheight 10 setfontsize -2.81 5.41 setxrange -7.3 2.3 setyrange %0 0 moveto %90 rotate %0 -576 translate %% la fonction pour l'echelle verticale /F { neg 1 add 1 exch .0001 max div ln ln } def %% syntaxe : n weibull_vbande --> %% lignes verticales entre 10^i et 10^(i+1) /weibull_vbande { 5 dict begin /n exch def /liste_fine [n 1 sub n log_seq] def /liste [n dup 1 add log_seq] def /i liste length def i 1 sub { /k liste i 2 sub get def liste_fine {k add svrule} apply /i i 1 sub store } repeat end } def %% syntaxe : n weibull_hbande --> lignes horizontales entre 100 x 10^(i) et 100 x 10^(i+1) /weibull_hbande { 5 dict begin /n exch def /liste_fine [n 3 sub dup 1 add log_seq] def /liste [n 2 sub dup 1 add log_seq] def /i liste length def i 1 sub { /k liste i 2 sub get def liste_fine {k add shrule} apply /i i 1 sub store } repeat end } def %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (1,1) %%%%%%%%%%%%%%%%%%%%%%%%%%%% %% numerotation haute -2.3 5.3 setxrange %% ######### origine : (.1, .001) ######### %% %% trace de l'axe horizontal haut .01 ln .999 F setorigine .2 setxsubtkstep 1 dict begin /xmarkstyle {uctext} def traceOx .2 setxtkstep xticks xmarks 0 xmark end %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, F) %%%%%%%%%%%%%%%%%%%%%%%%%%%% /xscale {ln} def /yscale {F} def .1 230 setxrange .001 .999 setyrange %% le quadrillage .4 setgray gsave masque .01 setlinewidth %% lignes verticales entre 10^(-1) et 10^2 [-1 0 1 2] {weibull_vbande} apply %% lignes horizontales entre 100 x 10^(-3) et 100 x 10^(-2) -1 weibull_hbande %% lignes horizontales entre 100 x 10^(-2) et 100 x 10^(0) [0 1] {weibull_hbande} apply grestore %% on repasse en noir le grillage simple noir .2 setlinewidth %% grille verticale [-1 3 log_seq] {svrule} apply %% grille horizontale [[-3 0 log_seq] aload pop pop .99] {shrule} apply %% les numerotations gauches, basses et medium %% pour l'axe vertical, on affiche 100 fois la valeur réelle /ymarkstyle { 3 -1 roll cvr 100 mul ch cvs 3 1 roll (-5 0) cltext } def %% ######### origine : (.1, .001) ######### %% .1 .001 setorigine %% numerotation sur Oy [.1 .2 .3 .5 1 2 3 5 10 20 30 50 70 90 99 99.9] {.01 mul ymark} apply %% numerotation sur Ox (horizontal bas) partie entre .1 et 1 /xmarkstyle {uctext} def [-1 0 log_seq] %% graduations entre 10^(-1) et 10^3 {pop exch pop} 9 9 Apply %% on supprimes les graduations 7 et 9 dup {xmark} apply %% on numerote %% ######### origine : (.1, 1 - 1/e) ######### %% 0 1 1 e div sub setorigine %% on recommence, avec la nouvelle origine, %% numerotation sur Ox (horizontal median) partie entre .1 et 1 [-1 0 log_seq] %% graduations entre 10^(-1) et 10^0 {pop exch pop} 9 9 Apply %% on supprimes les graduations 7 et 9 cdr {xmark} apply %% mais sans la premiere numerotation 1 dict begin %% on veut convertir les valeurs en entiers /xmark { dup xtick /Courier findfont .8 fontsize mul scalefont setfont dup cvi ch cvs exch Oy xmarkstyle } def %% ######### origine : (.1, .001) ######### %% .1 .001 setorigine %% numerotation sur Ox (horizontal bas) partie entre 1 et xmax [0 3 log_seq] %% graduations entre 10^(-1) et 10^3 {pop exch pop} 9 9 Apply %% on supprimes les graduations 7 et 9 dup {xmark} apply %% on numerote %% ######### origine : (.1, 1 - 1/e) ######### %% 0 1 1 e div sub setorigine {xmark} apply %% mais sans la premiere numerotation gsave currentlinewidth 2 mul setlinewidth traceOx grestore %%%%%%%%%%%%%%%%%%%%%%%%%%%% echelle : (ln, -1) %%%%%%%%%%%%%%%%%%%%%%%%%%%% /yscale {neg} def %% l'axe vertical median /ymarkstyle {cltext} def /fillstyle {blanc fill} def gsave 1 dict begin %%%%%%%%% echelle : (1,-1) %%%%%%%%% -1 Exp 0 stranslate -.05 6.9 setyrange /xscale {} def blanc 0 setlinewidth -.05 -.05 .05 6.9 frame* noir traceOy .2 setysubtkstep yticks ysubticks ymarks 0 ymark end grestore %% %% la rose des beta %% /xscale {} def %% /yscale {neg} def %% %% 2 0 stranslate %% %% gsave %% newpath %% 0 1 smoveto %% 90 180 0 0 1 Cercle_ %% 0 0 slineto %% closepath %% clip %% %% .7 setlinewidth %% 90 180 0 0 .9 Cercle %% /xscale {ln} def %% [ %% .3 .6 1 2 3 4 5 8 %% ] {setxvar 1 0 1 e div x} apply %% ligne %% grestore %% %% 8 setfontsize %% setTimes %% (0,3) -1.05 Exp .3 cctext %% (0,6) -.92 Exp .6 cctext %% (1) -.7 Exp .8 cctext %% (2) -.5 Exp 1 cctext %% (3) -.35 Exp 1.1 cctext %% (5) -.2 Exp 1.12 cctext %% (8) -.1 Exp 1.13 cctext %% setSymbol %% (b) 0 Exp .9 crtext
